Tanszékünkre megérkezett az új NCT EUROTURN
12B CNC-vezérlésű HSC eszterga

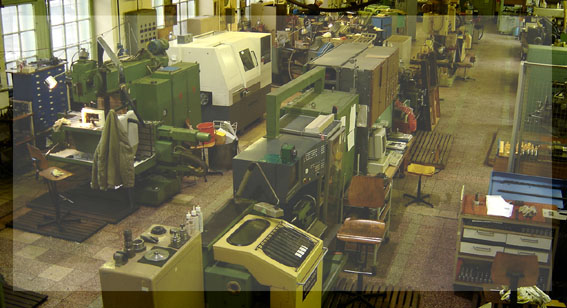

Tanszékünk gépműhelyébe

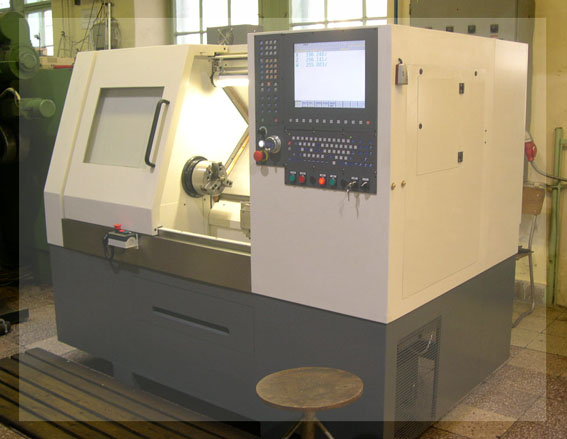

megérkezett az új NCT EUROTURN 12B CNC-vezérlésű, HSC eszterga,
mely - terveink szerint - hatékonyan fogja szolgálni a korszerű
oktatást. A gép elsősorban a Forgácsoló technológia számítógépes
tervezése I. és II. tantárgyak hallgatói feladatainak elkészítését
segíti, de várhatóan nagy szerepe lesz a tudományos diákköri tevékenységben
és szakdolgozatok készítésében is. A szerszámgép paramétereit az
alábbi táblázat foglalja össze:
|
KAPACITÁS
|
Max. elforduló átmérő
|
mm
|
310
|
|
Max. esztergálható átmérő
|
mm
|
120
|
|
Max. esztergálható hossz
|
mm
|
195
|
|
Csúcstávolság
|
mm
|
300
|
|
Rúdáteresztés
|
mm
|
44
|
|
Ajánlott tokmányméret
|
mm
|
160
|
|
FŐORSÓ
|
Fordulatszám tartomány
|
-
|
0 - 6000
|
|
Foorsó homlok
|
-
|
5"
|
|
Foorsó furat
|
-
|
56
|
|
Első csapágy átmérő
|
-
|
85
|
|
Teljesítmény
|
kW
|
7
|
|
Nyomaték
|
Nm
|
67
|
|
SZÁNRENDSZER
|
Gyorsmenet X / Z
|
m / perc
|
15/30
|
|
Golyósorsó átmérő X/Z
|
mm
|
25/25
|
|
Szervomotorok teljesítménye X/Z
|
kW
|
0,9/0,9
|
|
Löketek X / Z
|
-
|
144/420
|
|
REVOLVERFEJ
|
Működtetés
|
-
|
elektromechanikus
|
|
Gyártó
|
-
|
SAUTER
|
|
Szerszámpozíciók száma
|
-
|
8
|
|
Szerszámkeresés
|
-
|
két irányban
|
|
Szerszámtartó
|
-
|
DIN 69 880 T1
|
|
Szerszámtárcsa furatátmérő
|
mm
|
20
|
|
Szerszámtárcsa külso átméro
|
mm
|
185
|
|
Szerszámkörök száma
|
-
|
1
|
|
Szerszámkör átmérő
|
mm
|
145
|
|
SZEGNYEREG
|
Szegnyereg helyzet
|
mm
|
200 (kéziállítás)
|
|
Hüvelylöket
|
-
|
60
|
|
Belsőkúp
|
-
|
MK 2
|
|
Működtetés
|
-
|
kézi
|
|
KENŐRENDSZER
|
Típus
|
-
|
automatikus központi
|
|
Kenoanyag
|
-
|
híg zsír
|
|
Működtetés
|
-
|
elektromechanikus
|
|
MÉRETEK
|
Szélesség x mélység x magasság
|
mm
|
2250 x 1500 x 1800
|
|
Tömeg
|
kg
|
1200
|
|
Energia igény
|
V/A
|
3 x 400 / 16
|
|
